Munot – l'emblème de Schaffhouse | 05.07.2024
Dans la série « Monuments historiques en 3D », HMQ AG présente un autre édifice fascinant issu de son portefeuille de relevés de bâtiments suivis d'une modélisation 3D : le Munot à Schaffhouse.
En 2014, HMQ AG avait déjà mesuré le Munot afin de créer un modèle en bronze pour les aveugles, mais seules des photos extérieures avaient alors été prises. Aujourd'hui, HMQ AG a également enregistré en détail les structures intérieures de la forteresse et modélisé un modèle 3D complet.

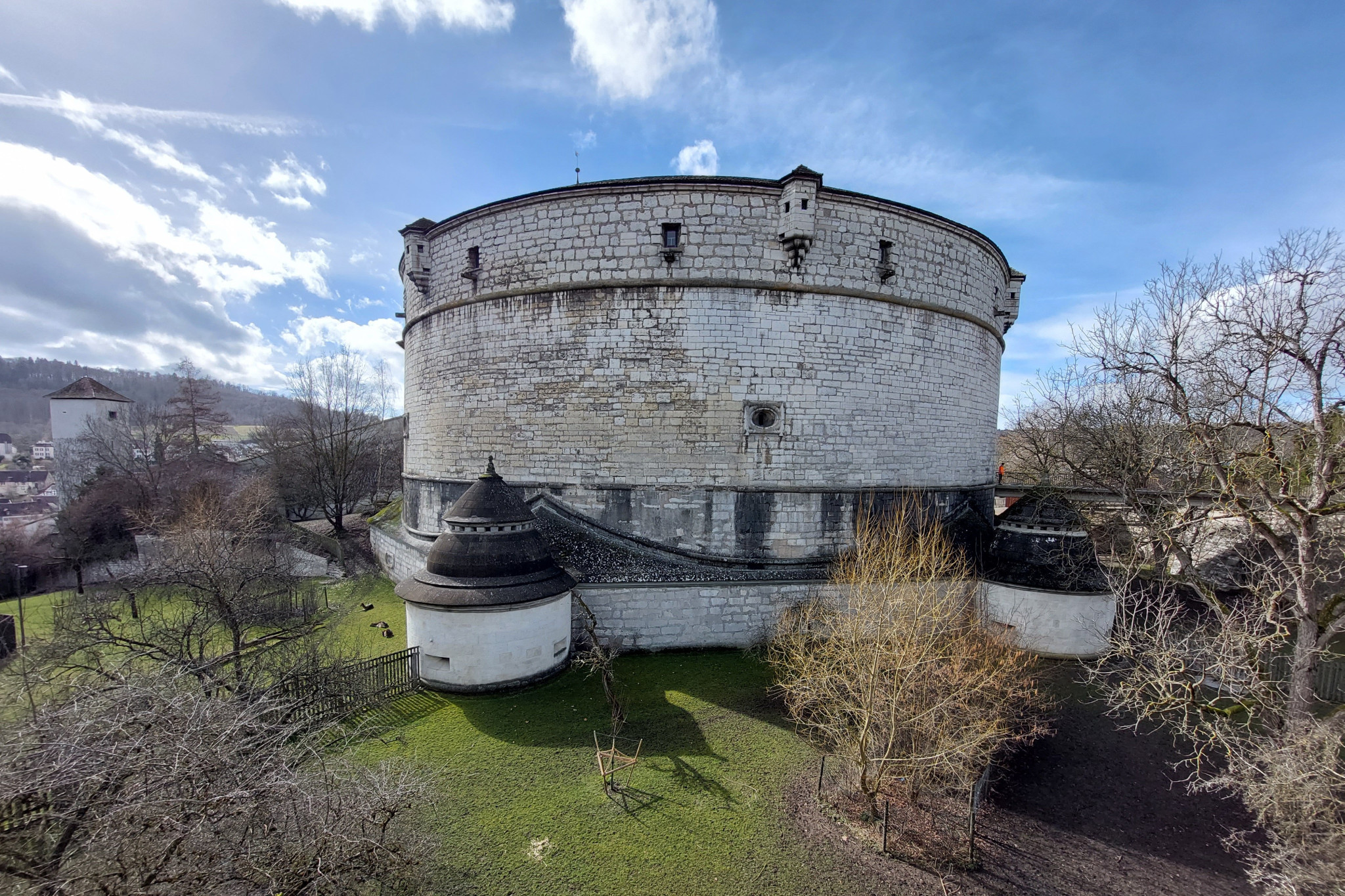

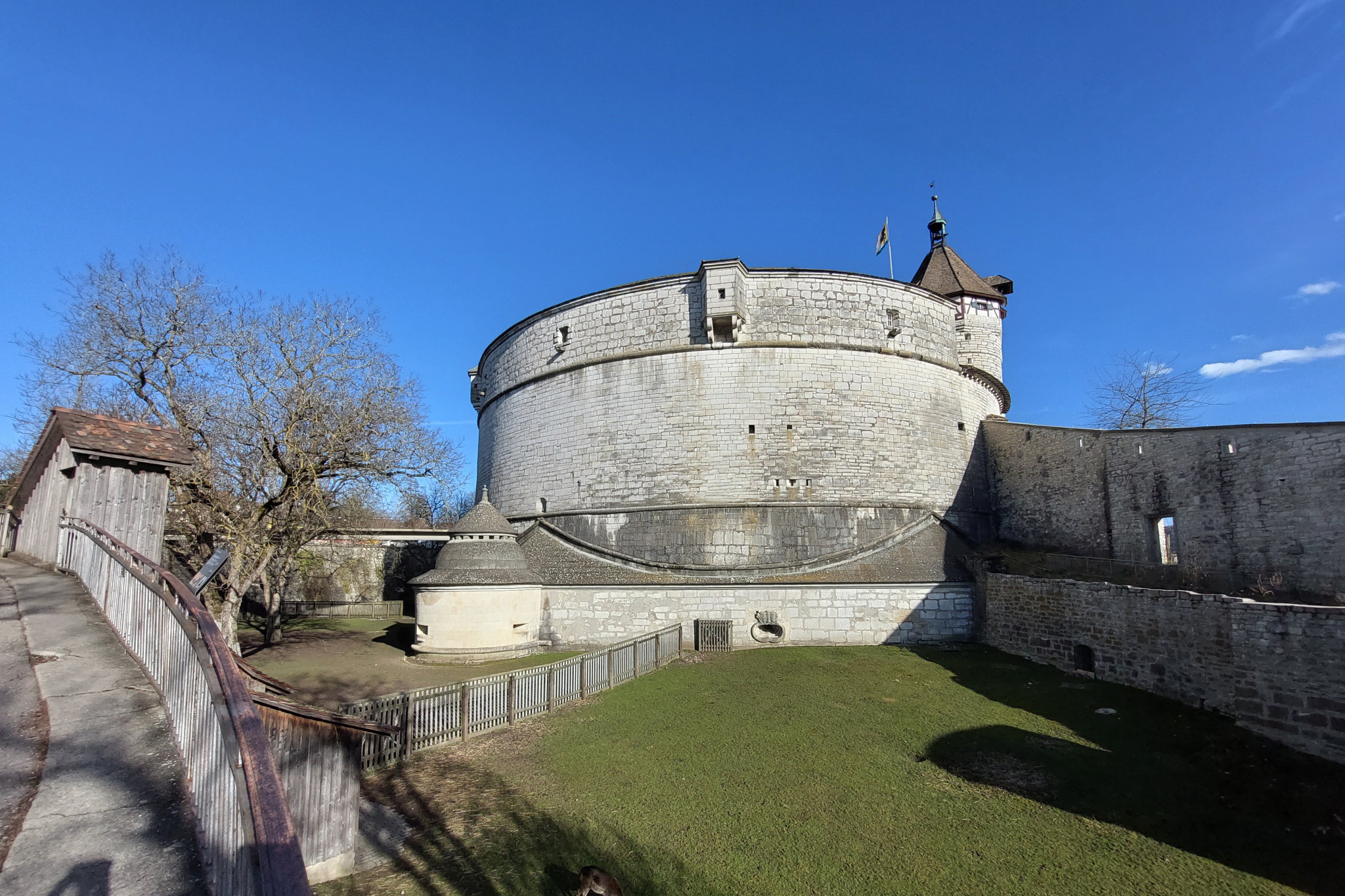

Le Munot, exemple marquant de l'architecture fortifiée de la fin du Moyen Âge, a été construit au XVIe siècle et marque le paysage urbain de Schaffhouse. Son plan circulaire, ses murs de pierre imposants et son impressionnante tour font du Munot un exemple remarquable de l'architecture défensive de cette époque.
De la prise de mesures du bâtiment au modèle 3D

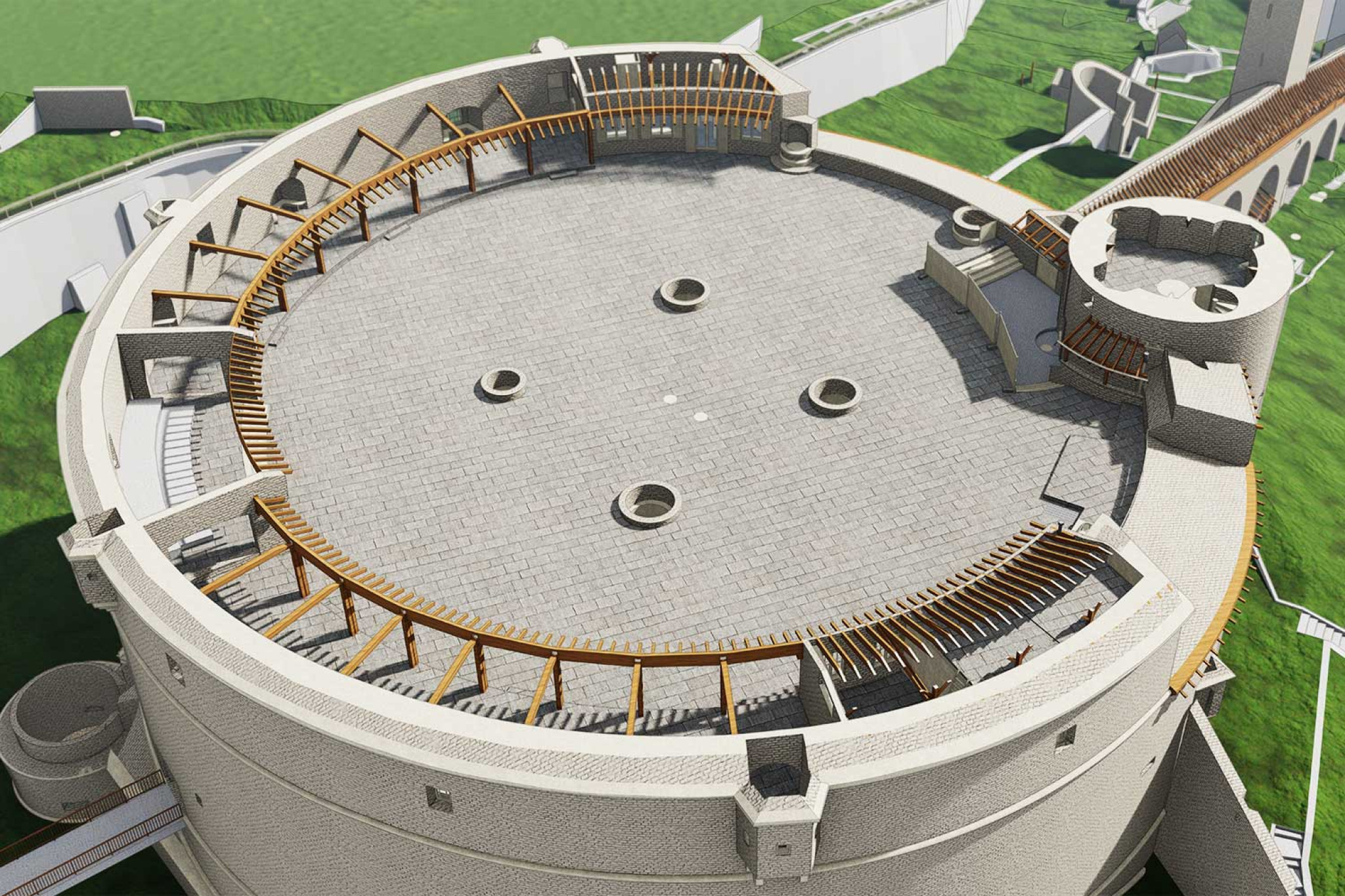

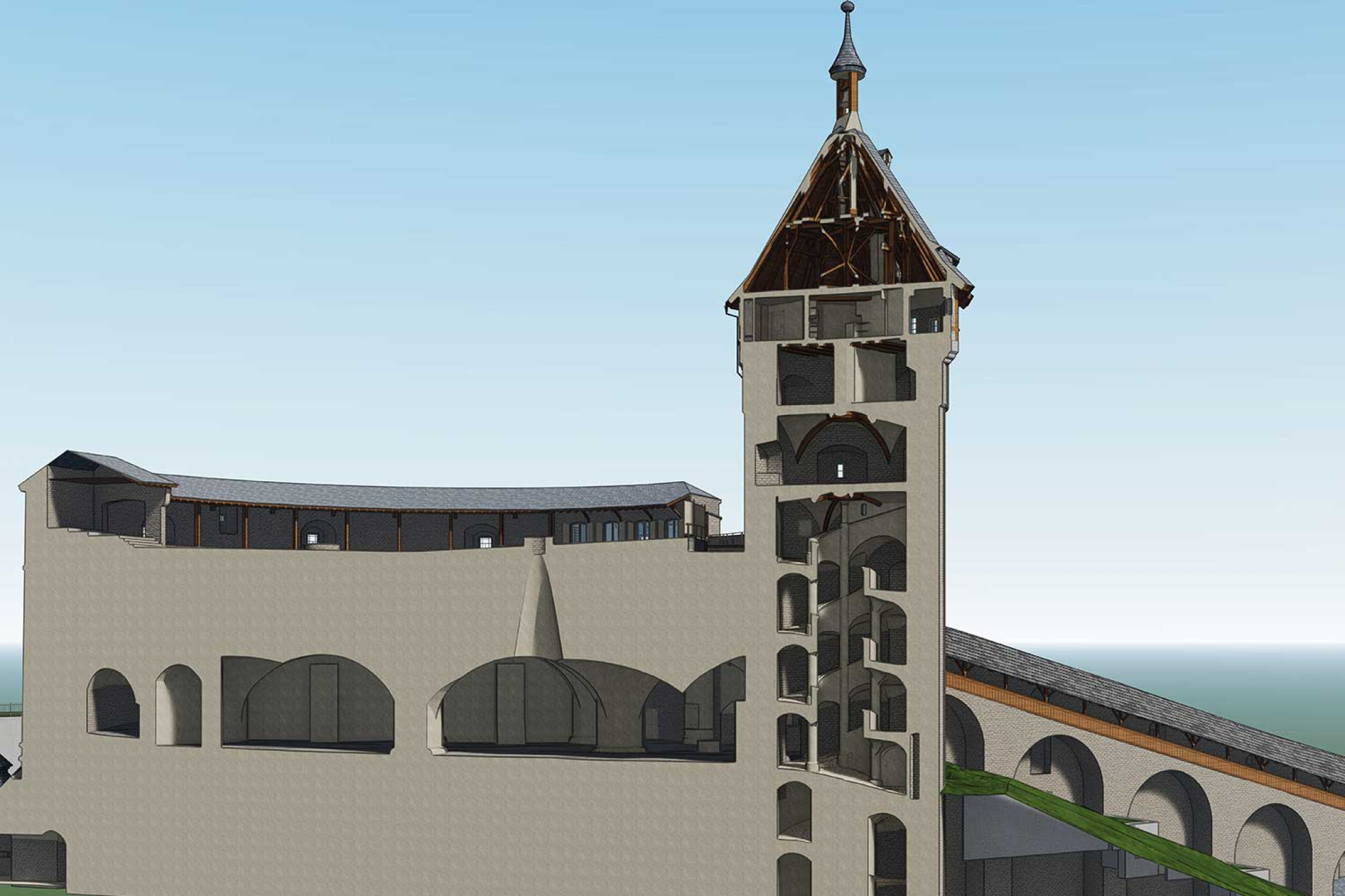

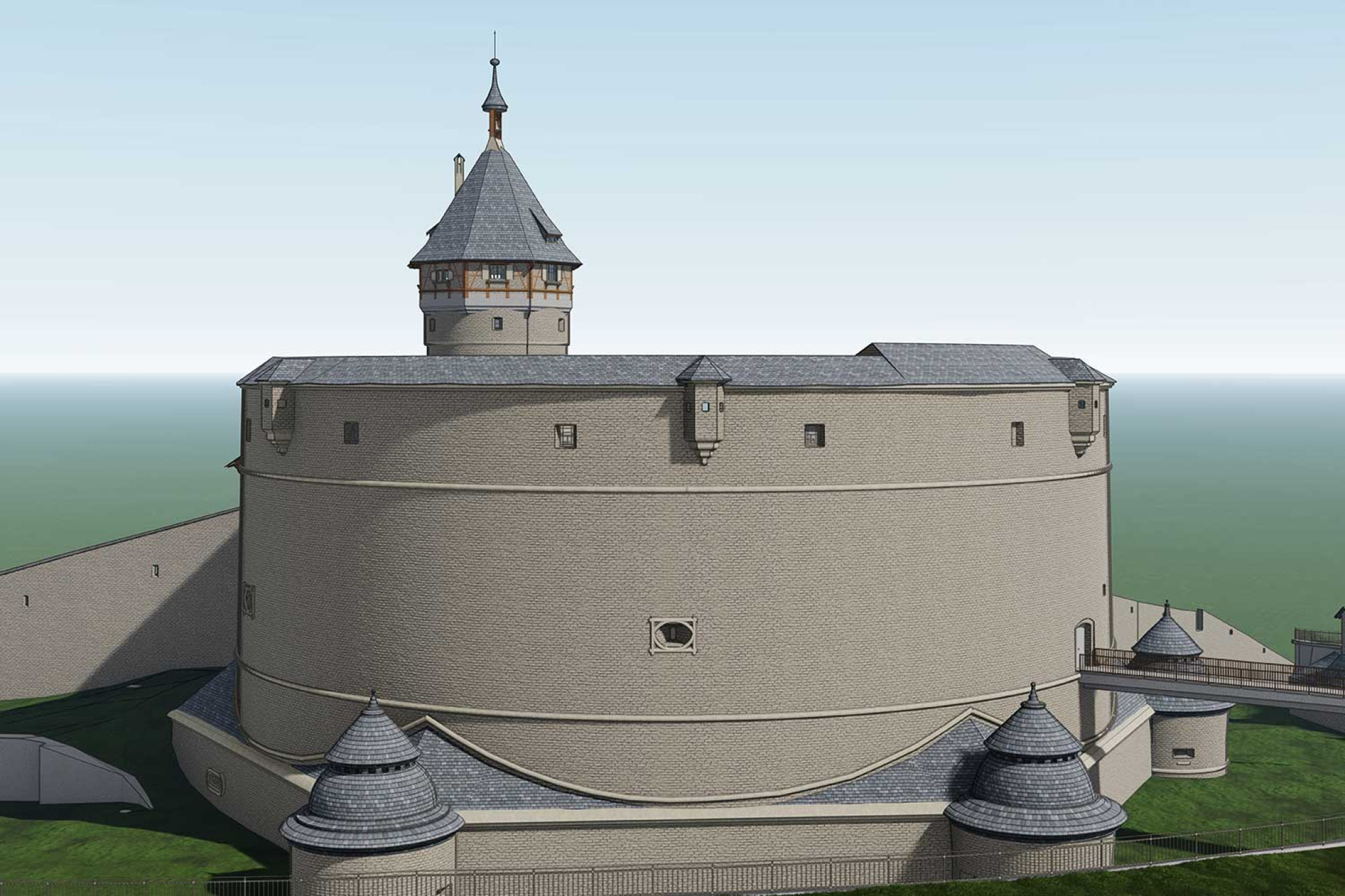

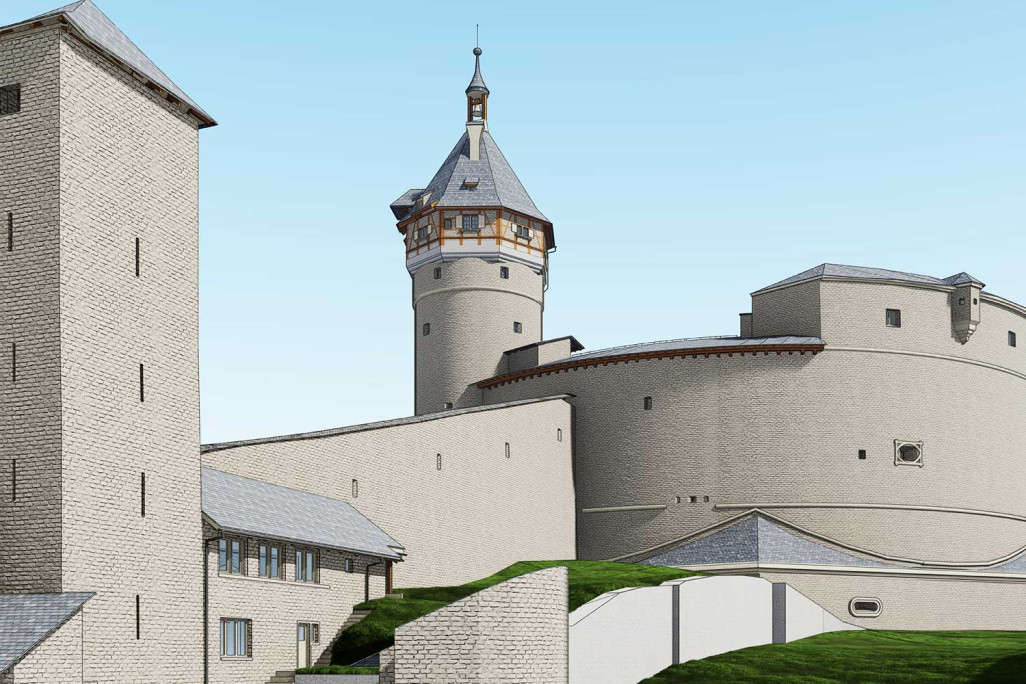

Le relevé du Munot comprenait tous les étages, y compris les murs latéraux, la tour romaine et l'appartement situé dans l'un des murs latéraux. Les données précises issues du balayage laser 3D ont servi de base à la modélisation d'un modèle 3D riche en détails et compatible avec le BIM. Le défi consistait à reproduire fidèlement la structure complexe et les détails fins de la forteresse.
Le modèle obtenu a été exporté dans différents formats, notamment ArchiCAD (PLA) et IFC, afin de garantir une compatibilité et une flexibilité maximales pour le traitement ultérieur. Les données numérisées collectées représentent un volume impressionnant de 325 gigaoctets, qui ont ensuite été traitées pour obtenir un fichier IFC compact et riche en détails d'une taille de 270 mégaoctets.
Base pour les mesures de conservation futures
Le modèle 3D créé est un outil essentiel pour la planification et la mise en œuvre des futures mesures de conservation. Il permet une analyse complète de l'état du bâtiment et aide à identifier les zones qui nécessitent une attention particulière. Grâce à la documentation numérique, les restaurateurs et les architectes peuvent prendre des décisions éclairées afin de préserver le Munot pour les générations futures.
La saisie et la documentation détaillées du Munot garantissent qu'aucun détail architectural n'est négligé. De plus, le modèle 3D facilite la planification et la gestion à long terme de la forteresse en fournissant une base de données complète pour les futurs projets de rénovation et de restauration.
Ouverture de nouvelles perspectives
Outre ses applications pratiques pour la gestion et l'entretien des bâtiments, le modèle 3D ouvre également de nouvelles perspectives pour la transmission de l'histoire du Munot. Il constitue ainsi une ressource précieuse à des fins éducatives et pour la recherche historique.
Avec ce projet, HMQ AG a une nouvelle fois démontré comment la mesure des bâtimentspeut contribuer àla préservation del'architecture historique. Le modèle 3D du Munot constitue une étape importante pour la sauvegarde et la valorisation de cet héritage culturel majeur.
Monuments historiques en 3D
Dans notre série « Monuments historiques en 3D », vous pouvez notamment découvrir la collégiale de Saint-Gall. Bonne visite !
