Mesure d'immeubles commerciaux entièrement vidés à Zurich | 12.02.2015
La société HMQ AG a mesuré et dessiné les plans d'immeubles commerciaux entièrement creusés et classés monuments historiques situés sur la Bahnhofplatz à Zurich.
Immeuble commercial entièrement vidé

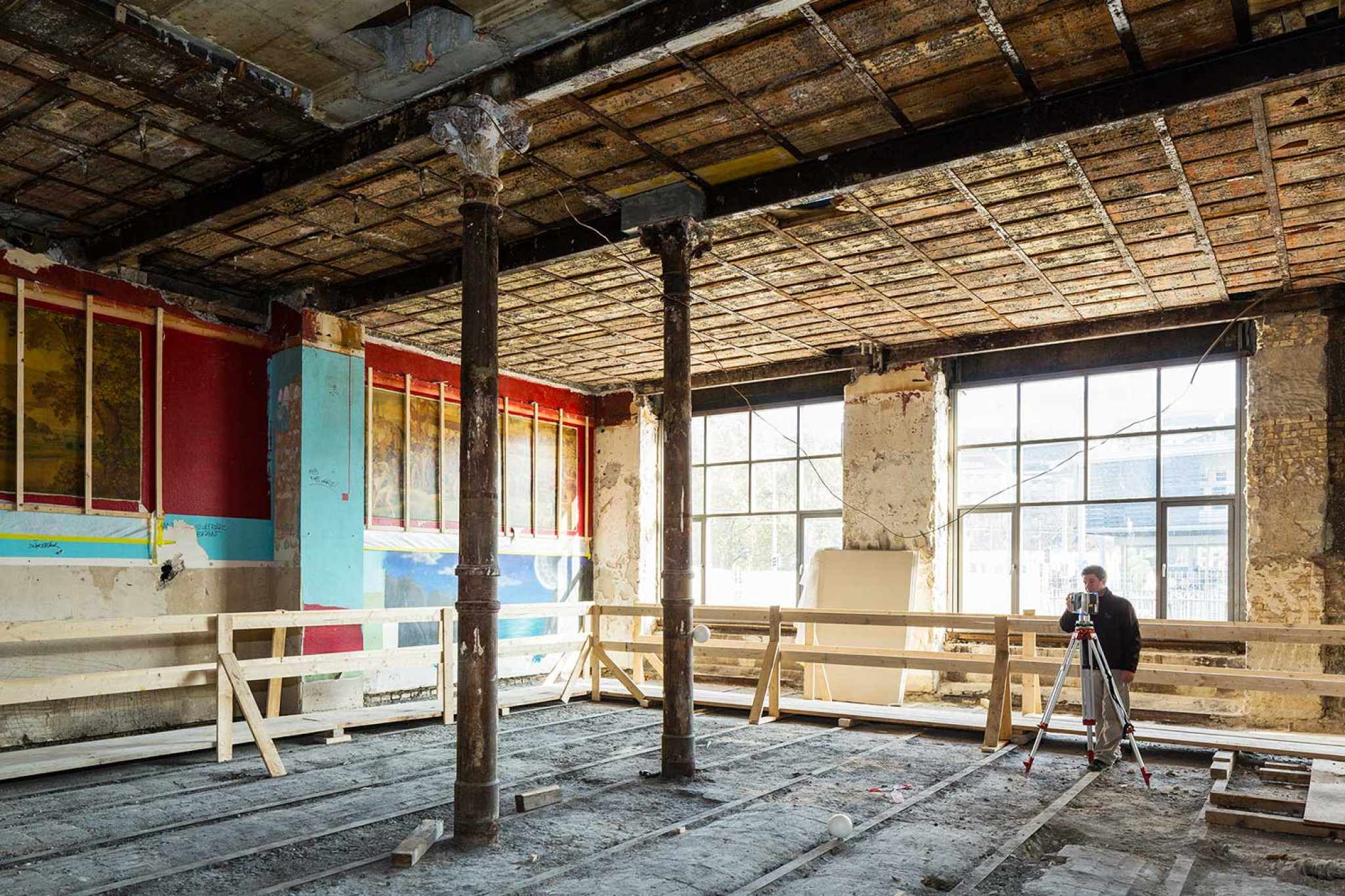

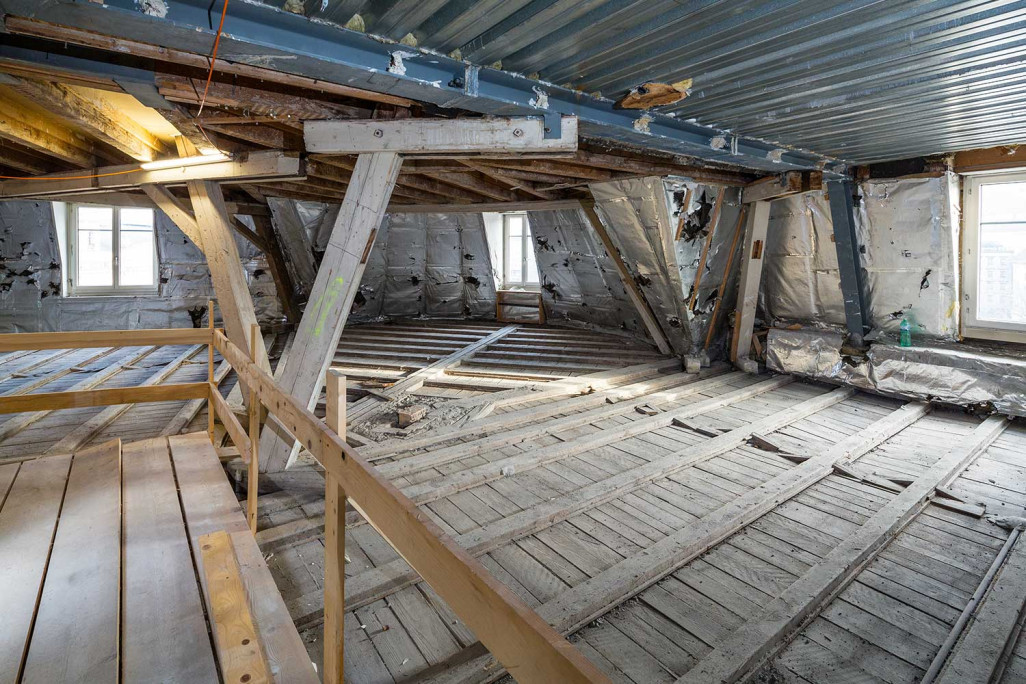

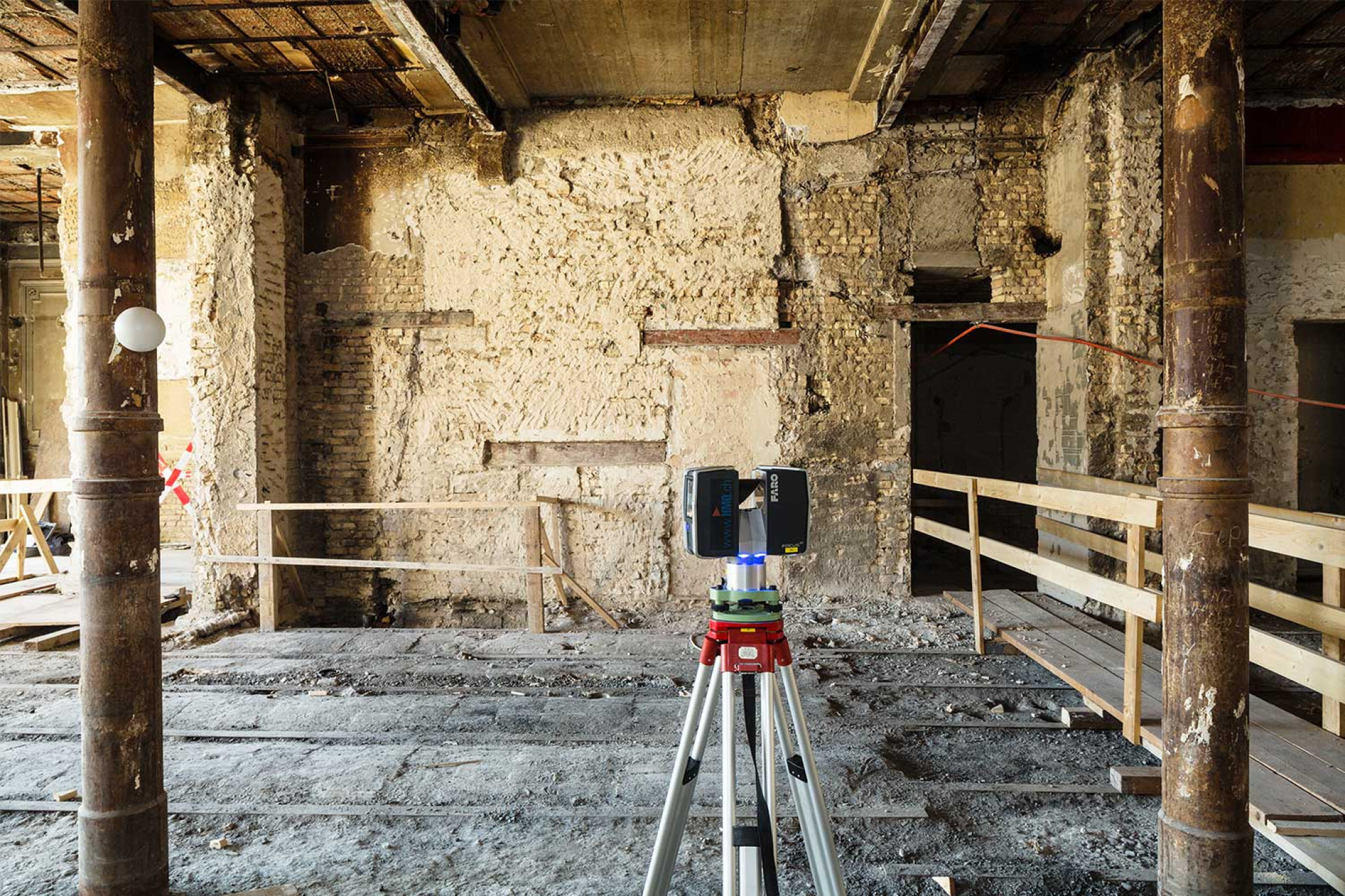

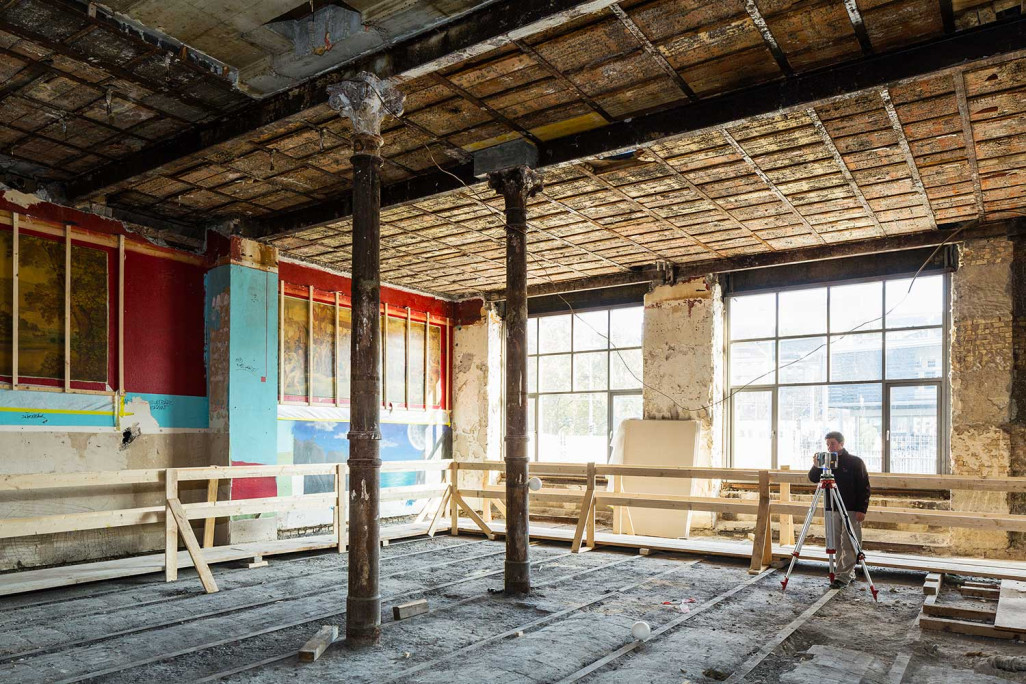

Pour la rénovation et la remise à neuf d'immeubles commerciaux nécessitant une réhabilitation sur la Bahnhofplatz à Zurich, l'intérieur des immeubles commerciaux a été entièrement vidé. Tous les éléments statiques exposés, tels que les piliers, les poutres et les solives, étaient ainsi visibles et ont été déterminés avec précision par HMQ AG en termes de position et de hauteur.

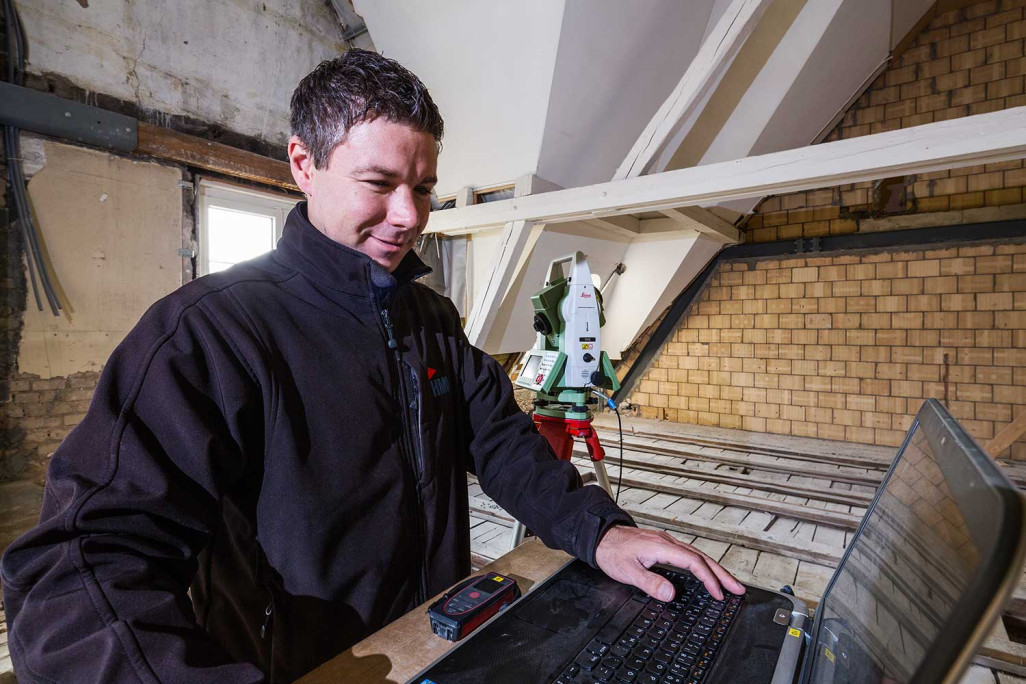

Plus de 12 000 évaluations ponctuelles précises pour la détermination de l'altitude

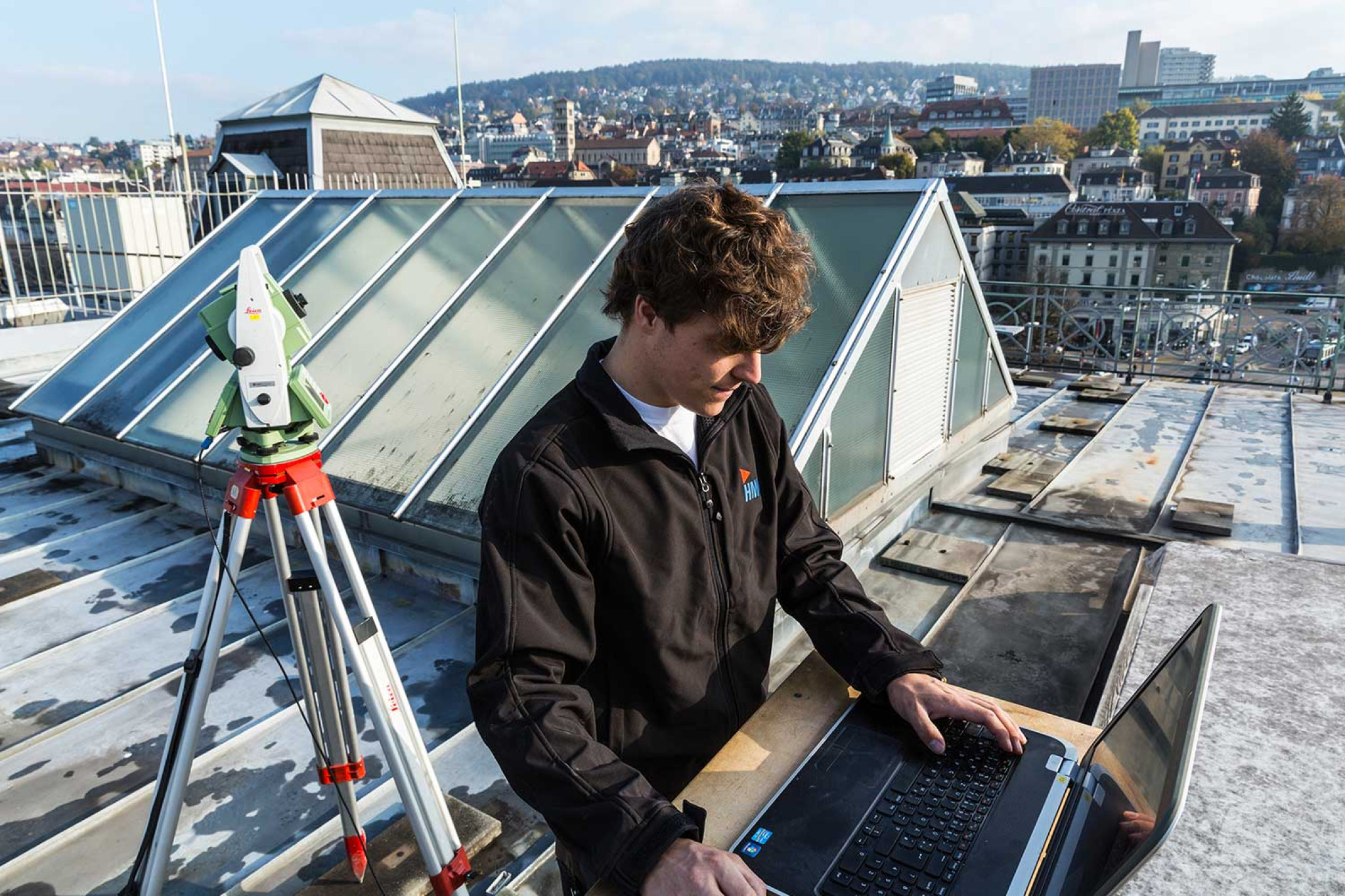

La société HMQ AG a évalué plusieurs points par poutre ou solive exposée en hauteur et les a indiqués comme cotes de hauteur dans les plans d'étage. Plus de 2000 hauteurs ont été déterminées avec précision à chaque étage. Les plans de HMQ AGfournissent ainsiplus de 12 000 informations sur les points de hauteur pour les six étages au total. Avec une surface au sol d'environ 1000 mètres carréspar étage, cela correspond à 12 informations sur les points de hauteur par mètre carré.
Maxima et minima par étage visualisés en couleur
Avec cette grande quantité d'informations sur les hauteurs, il est difficile pour le « lecteur de plans » de tirer des conclusions pertinentes pour la conception du projet en un seul coup d'œil. C'est pourquoi le client, Wanner + Fankhauser AG, a demandé à HMQ AG de déterminer les maxima et minima par étage, c'est-à-dire les hauteurs les plus élevées et les plus basses, à partir des relevés. HMQ AG a défini plusieurs zones par étage et a visualisé les maxima et minima dans ces zones en les colorant sur les plans.
La construction étant très complexe et vaste, les données ont également été représentées dans deux plans (sol et plafond) avec différentes couches. L'affichage et le masquage des différentes couches facilitent considérablement le travail du client dans la conception du projet. De cette manière, seules les informations pertinentes peuvent être affichées, par exemple pour la planification détaillée.
Pour référence : Zurich, immeubles commerciaux Bahnhofplatz
